塔機安全監控管理系統
型號：HMS8000-TC
產品研發依據：
GB/T 28264-2017 《起重機械 安全監控管理系統》
JGJ332-2014 《建筑塔式起重機安全監控系統應用技術規程》
GB 5144-2006 《塔式起重機安全規程》
GB/T 5031-2008 《塔式起重機》
2010年國務院23號文 《關于進一步加強企業安全生產工作的通知》
建設部166號令 《建筑起重機械安全監督管理規定》
HMS8000-TC型塔機安全監控系統主要包括塔機間的碰撞報警、危險情況制動、塔機區域的防護、塔機施工環境的監控、塔機運動狀態監控五個方面，具備實時報警、制動、塔機黑匣子功能。
一、系統特點--塔機安全監控管理系統：
1. 塔機間碰撞報警
（1）塔臂之間碰撞報警
塔機安全監控系統可以在兩塔機塔臂接近時發出報警信號，提醒司機謹慎操作，并在高危情況下自動有向性斷電。
（2）塔臂與塔身碰撞報警
塔機安全監測儀可在低塔機塔臂接近高塔機塔身時發出報警，提醒司機謹慎操作，并在高危情況下自動有向性斷電。
（3）塔臂與鋼絲繩碰撞報警
塔機安全監測儀可在低塔機塔臂接近高塔機鋼絲繩時發出報警，提醒司機謹慎操作，并在高危情況下自動有向性斷電。

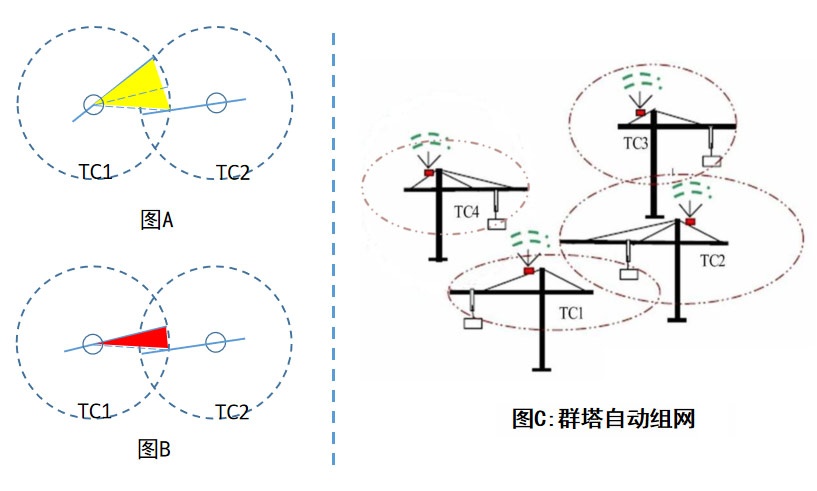

圖A：當兩臺塔機相對進入黃色區域，系統報警減速，高速變低速；
圖B：當兩臺塔機相對進入紅色區域，系統截?cái)嗫刂?
圖C：任意兩臺可能產生干涉碰撞的塔機，實時通過局域網傳輸各個的位置動態參數、幅度、高度、回轉角度傳輸給對方。
2.塔機區域防護
（1）塔臂區域防護
可限制塔臂進入某些特定區域，防止塔臂與建筑物、電線桿等靜止障礙物發生碰撞。如下圖所示。
（2）吊鉤區域防護
可限制吊鉤進入某些特定區域，防止鋼絲繩、吊鉤及所吊重物與特定物體發生碰撞或者重物追落到特定區域。
3.塔機施工環境監控
監控塔機的吊重、塔機承受的力矩、作業現場的風速以及塔機的傾斜度，防止塔機的倒塌或所吊重物的掉落，可更多的了解一下工程案例。

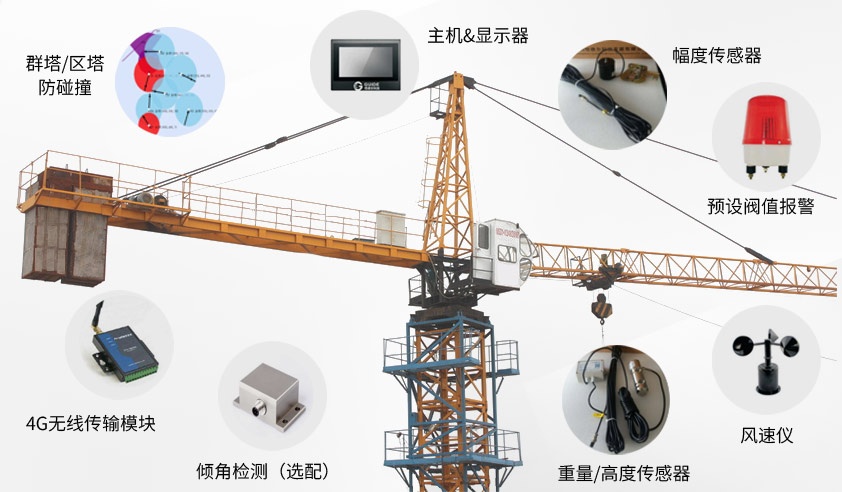

二、系統部件組成--塔機安全監控管理系統：
HMS8000-TC塔機安全監測儀主要由傳感器、主機組成。
三、系統性能-塔機安全監控管理系統：
與同類產品相比較，HMS8000-TC型塔機安全監控系統具有以下特點：
◆算法先進，確保報警信號及時發出
◆ 附加安裝，不改變塔機原有線路和結構，不會產生任何負面效果
◆ 聲光提示，簡單便捷，既可及時提醒司機注意危險又不會分散司機注意力
◆智能制動，在聲光提示無效的情況下，施工升降機防墜器測試平臺有向性斷電，強力避免高危情況的發生
◆功能全面，集回轉、幅度、高度、重量、力矩、風速、傾角于一身，選配空間大
◆集中管理，所有數據更改和參數調整都可以在監控室完成而不需要上塔機操作
◆集中觀測，監控室可以實時觀測各個塔機上設備的運轉情況，能夠及時發現故障
◆通信可靠，通信距離遠，穿越障礙物能力強
◆安裝拆卸方便，安裝過程對塔機作業影響小
◆塔上設備操作簡單，司機不需要修改任何數據，避免人為誤操作造成的故障
◆ 體積小、結構緊湊，占用駕駛室空間小，便于安裝和使用
HMS8000-TC型塔機安全監測儀的主要性能如下：
|
序號 |
種類 |
項目名稱 |
指 標 |
|
1 |
回轉角傳感器 |
量程 |
0-360° |
|
分辨率 |
小于0.18° |
||
|
2 |
大臂幅度傳感器 |
量程 |
0°-90° |
|
分辨率 |
0.01° |
||
|
3 |
吊鉤高度傳感器 |
量程 |
0m至300m |
|
分辨率 |
小于0.05m |
||
|
4 |
吊物重量傳感器 |
量程 |
2-20t |
|
分辨率 |
小于50kg |
||
|
5 |
風速傳感器 |
量程 |
0-40m/s |
|
分辨率 |
0.1m/s |
||
|
6 |
傾角傳感器 |
量程 |
0-15° |
|
分辨率 |
0.01° |

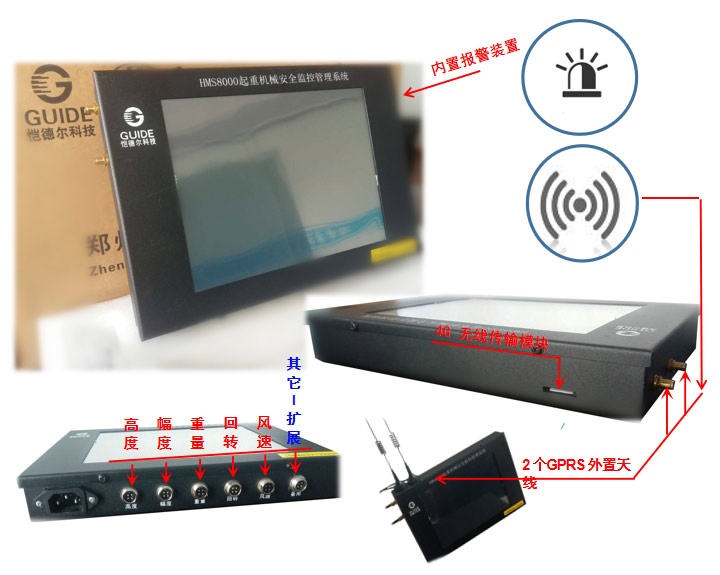

主機、無線通訊模塊、觸摸屏、報警裝置等高度集成，安裝、讀取、操作
界面友好，防止超載和誤操作開放式平臺，監測項目可拓展
群塔自動識別、自動組網實時信息互聯，防止碰撞事故。
云服務平臺，4G 無線實時傳輸
